PROCESOREK AT89C2051 -PARĘ DROBIAZGÓW



Włącznik łazienkowy - halogenowy

Urządzenie z powodzeniem pracuje u mnie w domu od paru ładnych lat. Zasada pracy jest następująca - do wejścia procesorka P1.2 podłączony jest kontaktron sterowany zamykaniem i otwieraniem drzwi łazienki. Cykl pracy - otwieramy drzwi - światło zapala się dwustopniowo najpierw poprzez diodę, a następnie już bezpośrednio poprzez styki P2. Zamknięcie drzwi - stan bez zmian - ponowne otworzenie drzwi - światło gaśnie dwustopniowo - zamkniecie bez zmian.

Przy zamkniętych drzwiach - kontaktron zwarty - całość zasilam z transformatora który zasila też halogeny - poprzez mostek..



  • ŚCIĄGNIJ WSAD DO AT

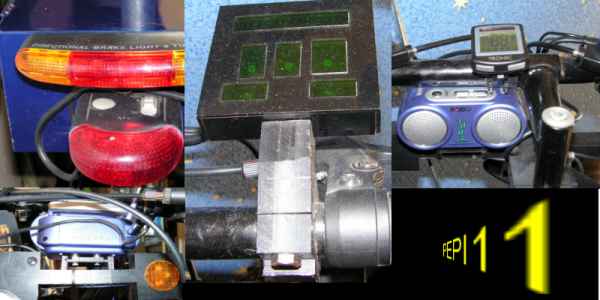

    STEROWNIK DO ROWERU

    Opis urządzenia zacznę od układu zasilania - całość zasilana jest akumulatorem 12V 1.2Ah. Następnie napięcie dzielimy AKU + 7809 + 7805 - dzięki czemu otrzymujemy 12V/9V/5V.Urządzenia sterowane są aktywną masą.

    1. Światła pozycyjne /zła widoczność/ - z tyłu i z przodu 3 szeregowo połączone białe LEDy o podwyższonej jasności zasilane bezpośrednio 9V.

    2. Światło główne /kiedy oświetlamy drogę/ - lampka z żarówką 3.6V zasilana 5V z dioda prostowniczą w szereg

    3. Kierunki - z tyłu i przodu 3 szeregowo podłączone białe LEDy o podwyższonej jasności zasilane bezpośrednio z 9V

    4. Radio - zasilane 5V w moim przypadku

    5. Sygnał dźwiękowy z pominięciem procesorka jak i światła stop



  • ŚCIĄGNIJ WSAD DO AT



    LICZNIK KLIENTÓW

    Urządzenie pracowało jako licznik klientów, a jako dane wejściowe - impulsy z bariery na podczerwień. Przycisk kasuje dzienny wynik - oraz dzieli go na połowę, 1 osoba to dwa impulsy wejście i wyjście. J

    ŚCIĄGNIJ WSAD DO AT

    PEPI KOSZALIN 19.08.2006



    		•
