Witam.
Na dziś przygotowałem garść informacji o wzmacniaczu lampowym, który już na dobre zadomowił się w domku.
Jest to konstrukcja oparta o projekt „majsterlamp'a – link na końcu opisu", najprostszy układ bazujący na 3 triodach na kanał.

Zatem jak widać na schemacie 1x6N6P (podwójna trioda) oraz 6s33s ( pojedyńcza  trioda). I to cały układ, w mojej konstrukcji to dwa monobloki w jednej obudowie.

Jako że nie bardzo chciałem bawić się w nawijanie transformatorków, kupiłem gotowe co wymusiło pewne kosmetyczne zmiany wartości elementów biernych.

Transformator głośnikowy  -TGL20/003

Transformator anodowy + żarzenie –TSTL200/001

Zasilanie

Załączane stopniowo – obsługuje ATMEGA

- żarzenie 50%  - 30s (prostownik jednookresowy) /podświetlenie gałek czerwony kolor/

- żarzenie 100% - 60s (zmienne) / podświetlenie gałek niebieski kolor/

- anodowe po 90s (no trochę mogło być dłużej, ale jestem niecierpliwy - podświetlenie gałek zielony kolor)

Jako że TSTL200 posiada 2 napięcia anodowe , drugie napięcie zasila lampy 6N6P i jest stabilizowane układem bazującym na projekcie EP1/2014.

Lampa 6s33s – klasycznie, zatem stabilizacja obciążeniem.

Transformatory głośnikowe są zdecydowanie odmienne od przedstawionych na schemacie, oraz że dostępny prąd na lampę ograniczony max do 100 mA na kanał, zostały zwiększone rezystory katodowe.

Koszalin 18.12.2017



Link do majsterlampa


Konstrukcja

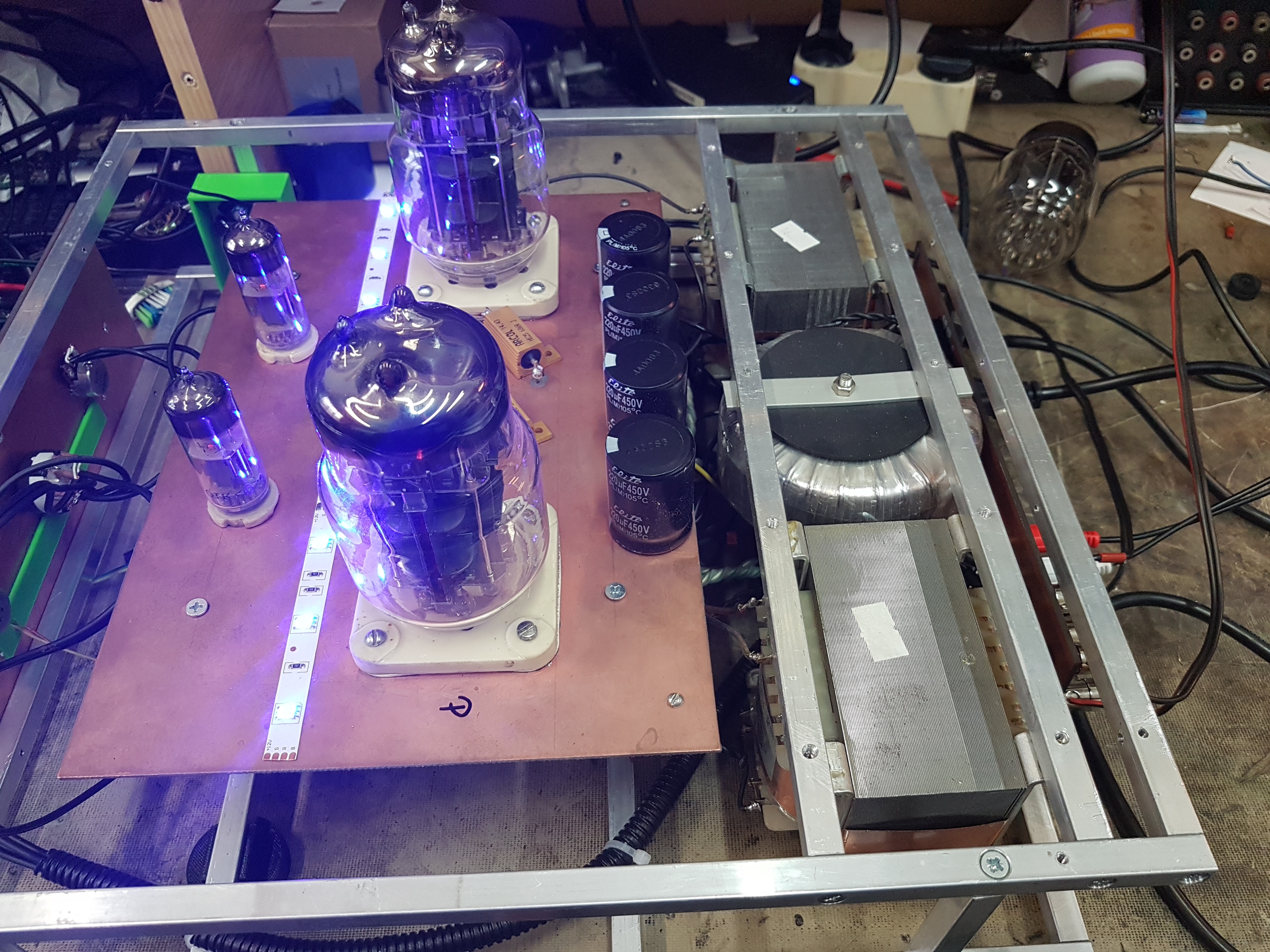

1. Prototyp testowy

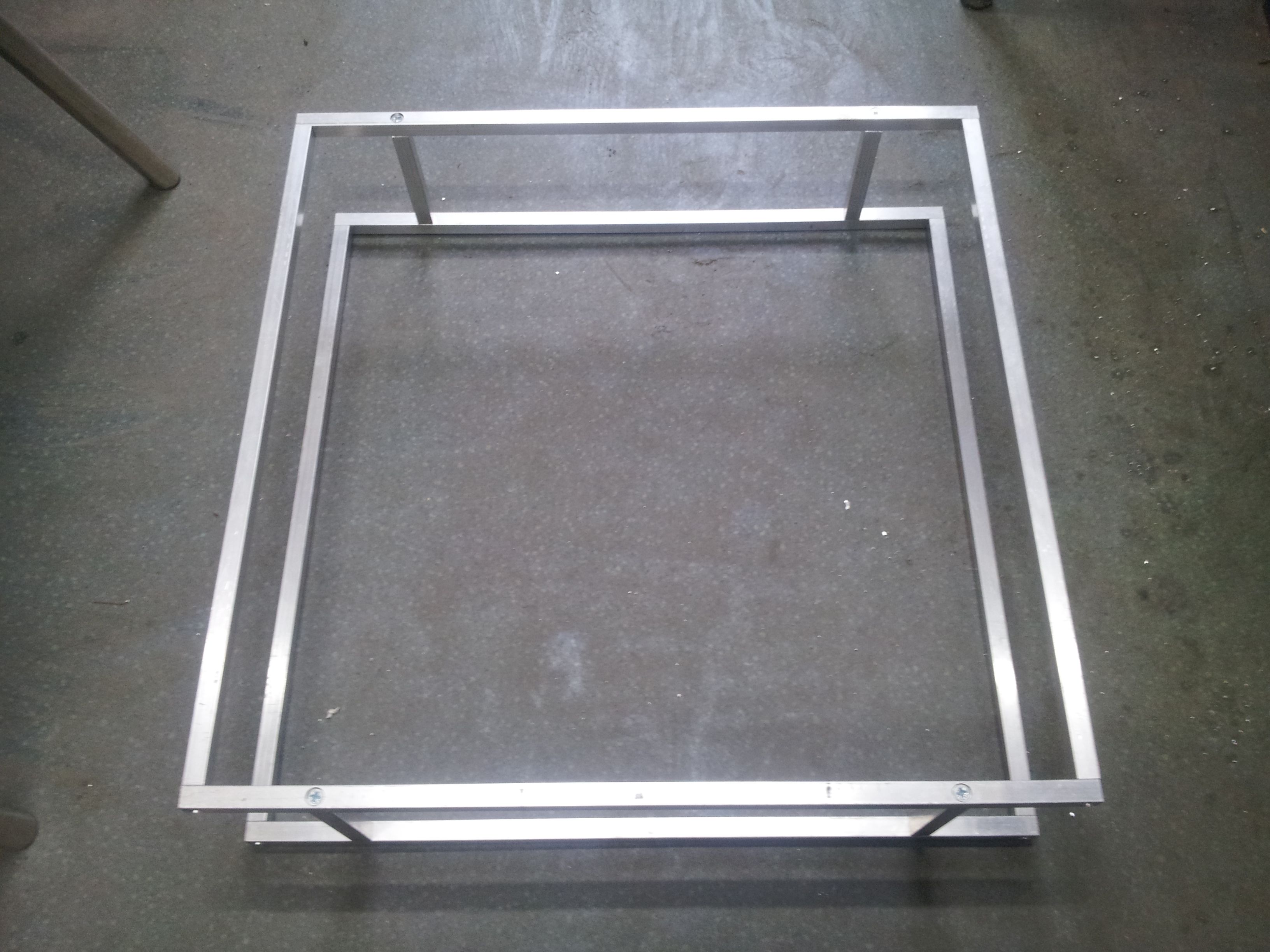

2.Rama

3. Rama kompletna

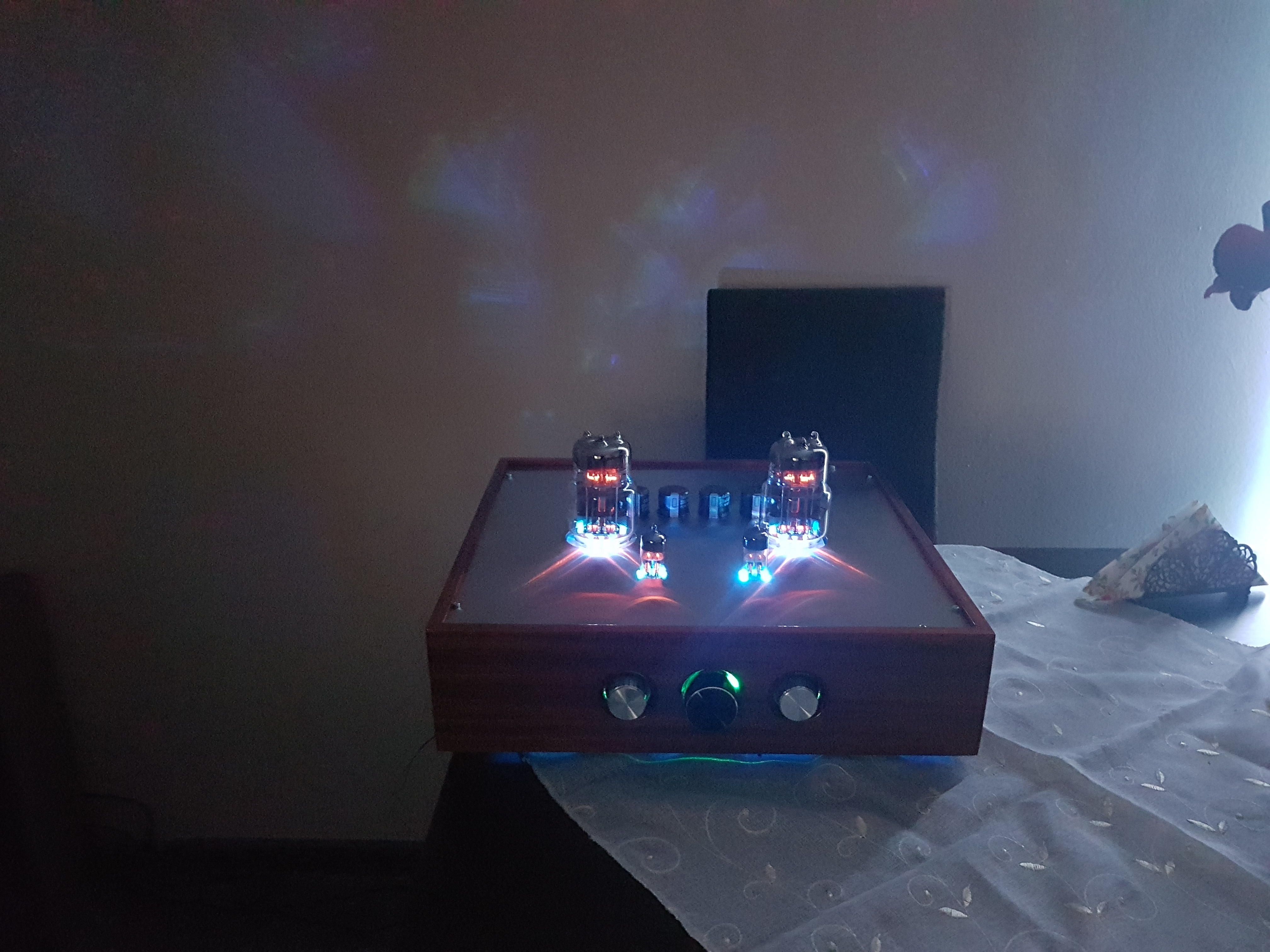

4. No i gotowiec
