Gucio jako drugi quadocopter, został zbudowany bardziej modułowo. Dołożyłem też kamerę z gimbalem, oraz przeniosłem telemetrię na aparaturę. Używam go na bieżąco.
|
Jak na moje potrzeby calkowicie wystarczy, link do przykładowego filmu z GUCIA'
Foto z budowy. Ramię z silnikiem.

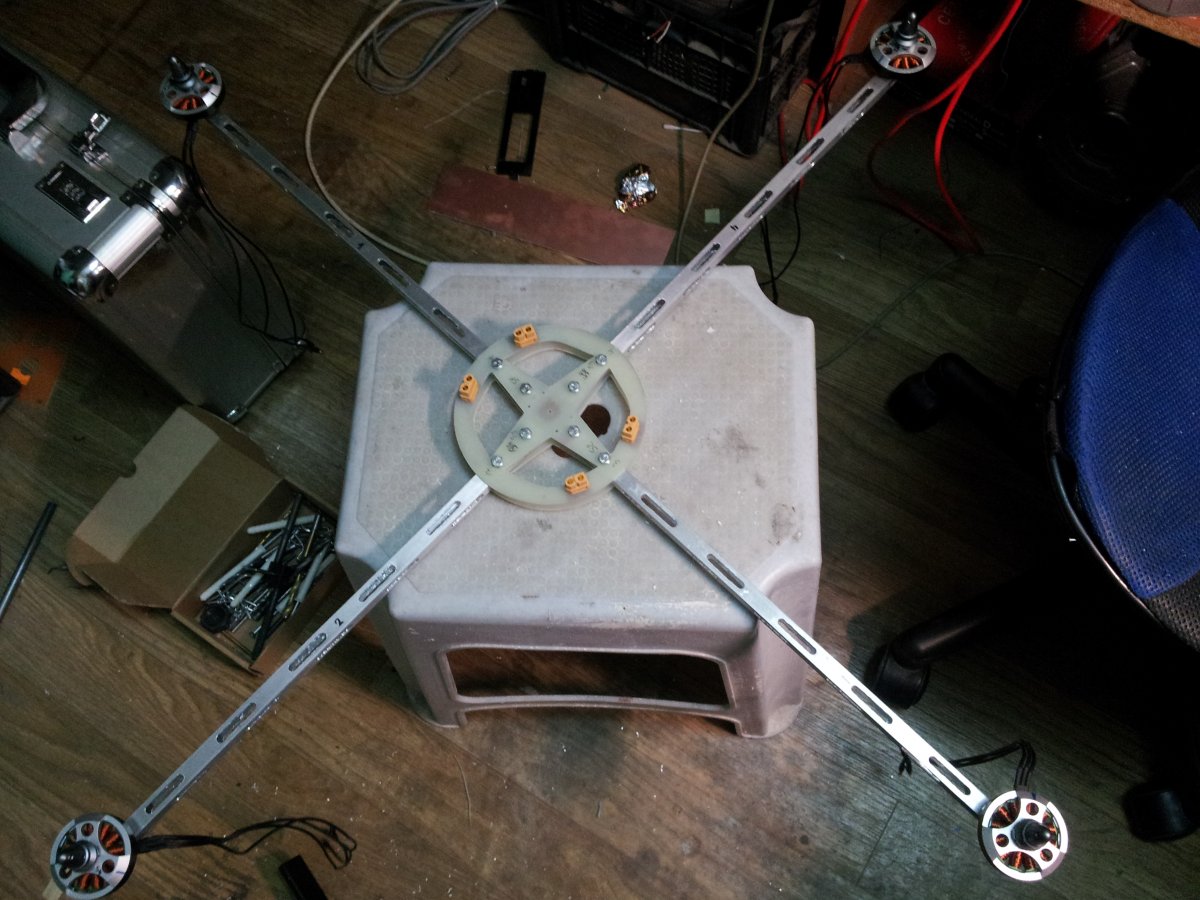

Foto z budowy. Połączona rama.

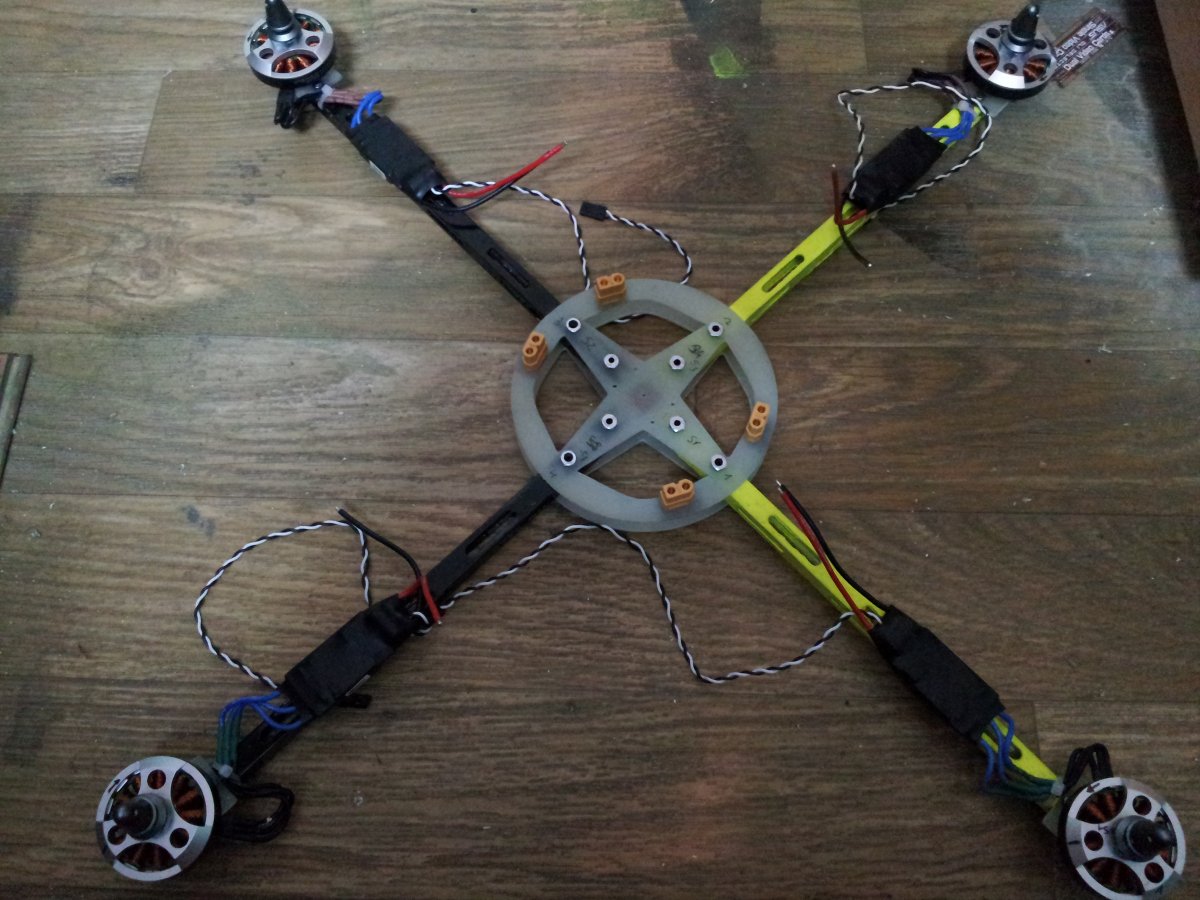

Kompletna rama, bez elektroniki.
Dopięty moduł elektroniki.
Jak na obrazku ... ... upadek z 20 metrów.
Ponownie po naprawie, gotowy do lotu.
Przełącznik APM - opis w dziale projekty.
Szkielet dopinanej telemetrii. Miejsce na S2.
Miejsce na radyjko 3DR - 433 MHz.

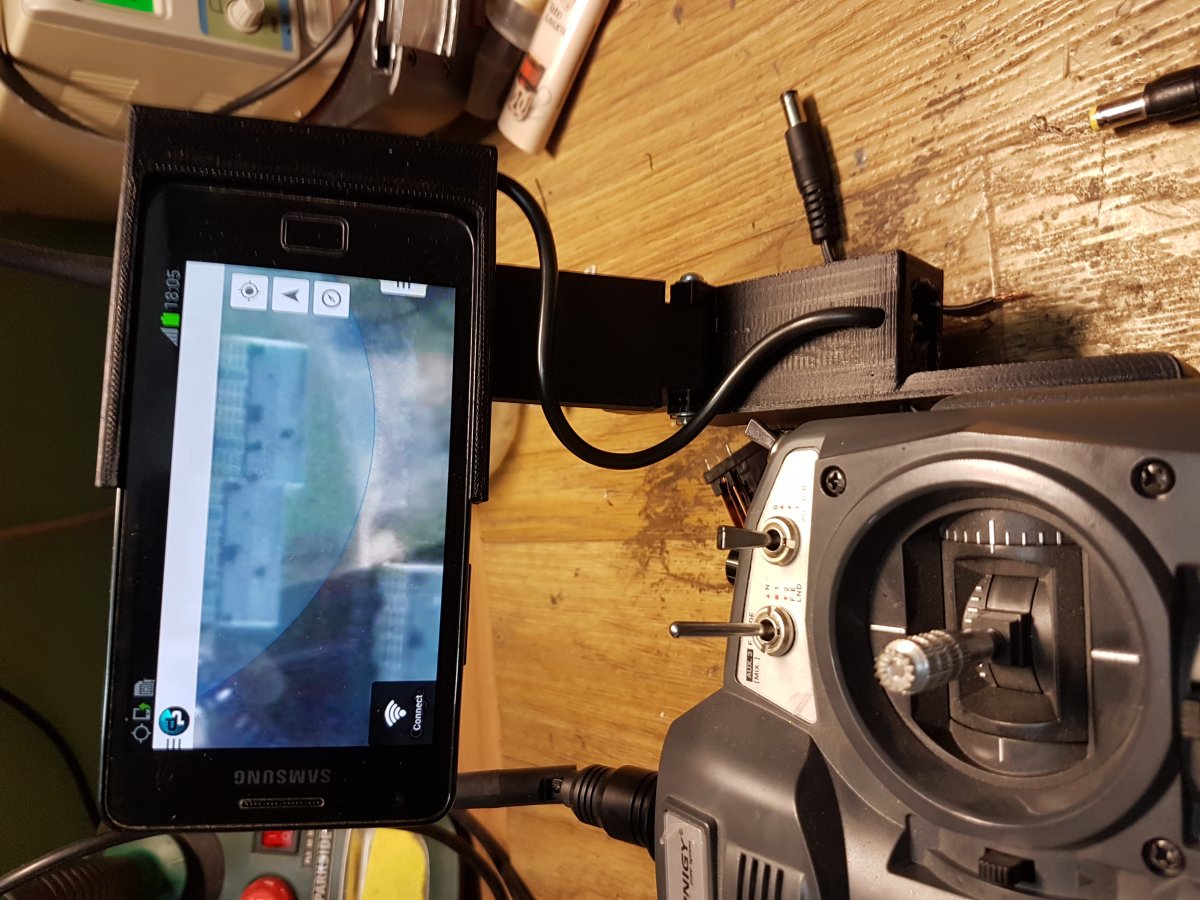

Widok uruchomionej telemetrii.

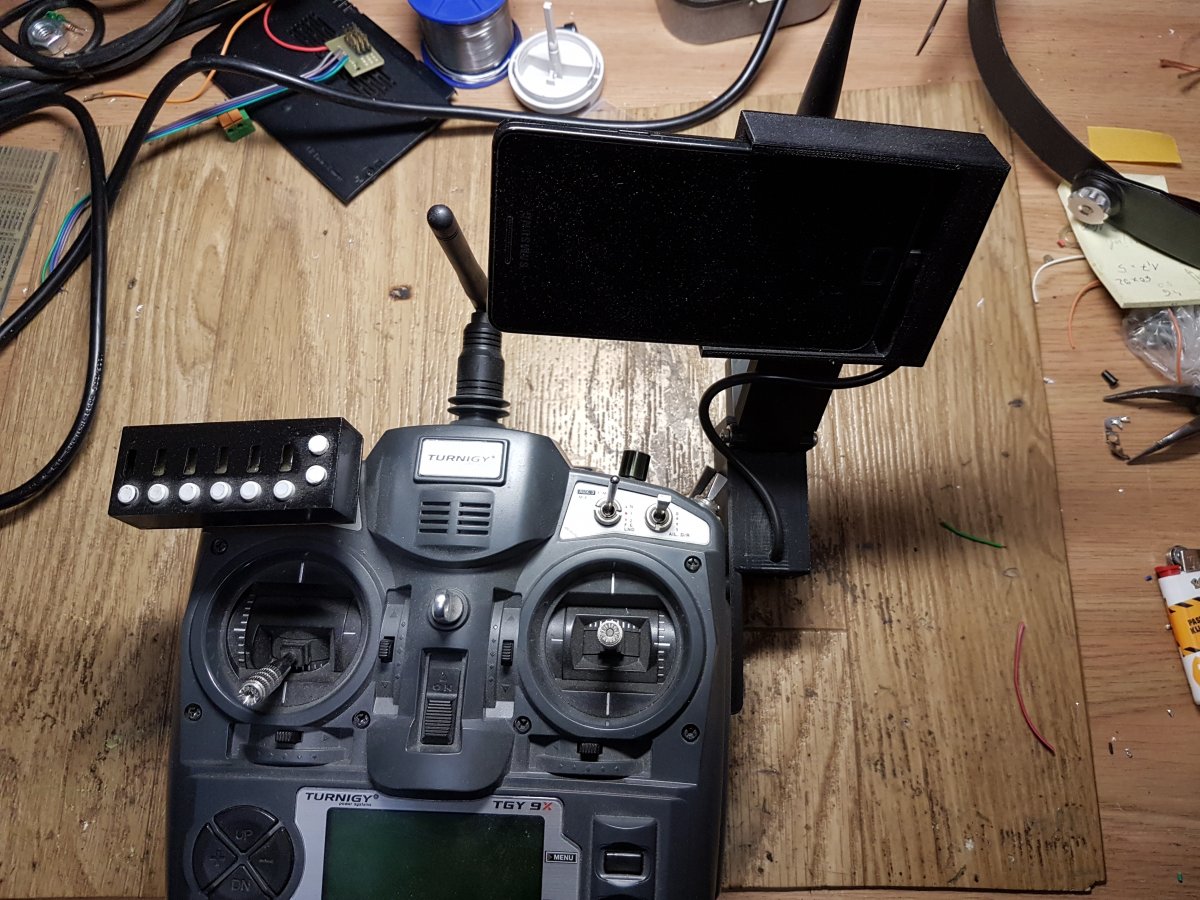

Widok aparatury .... z dodatkami

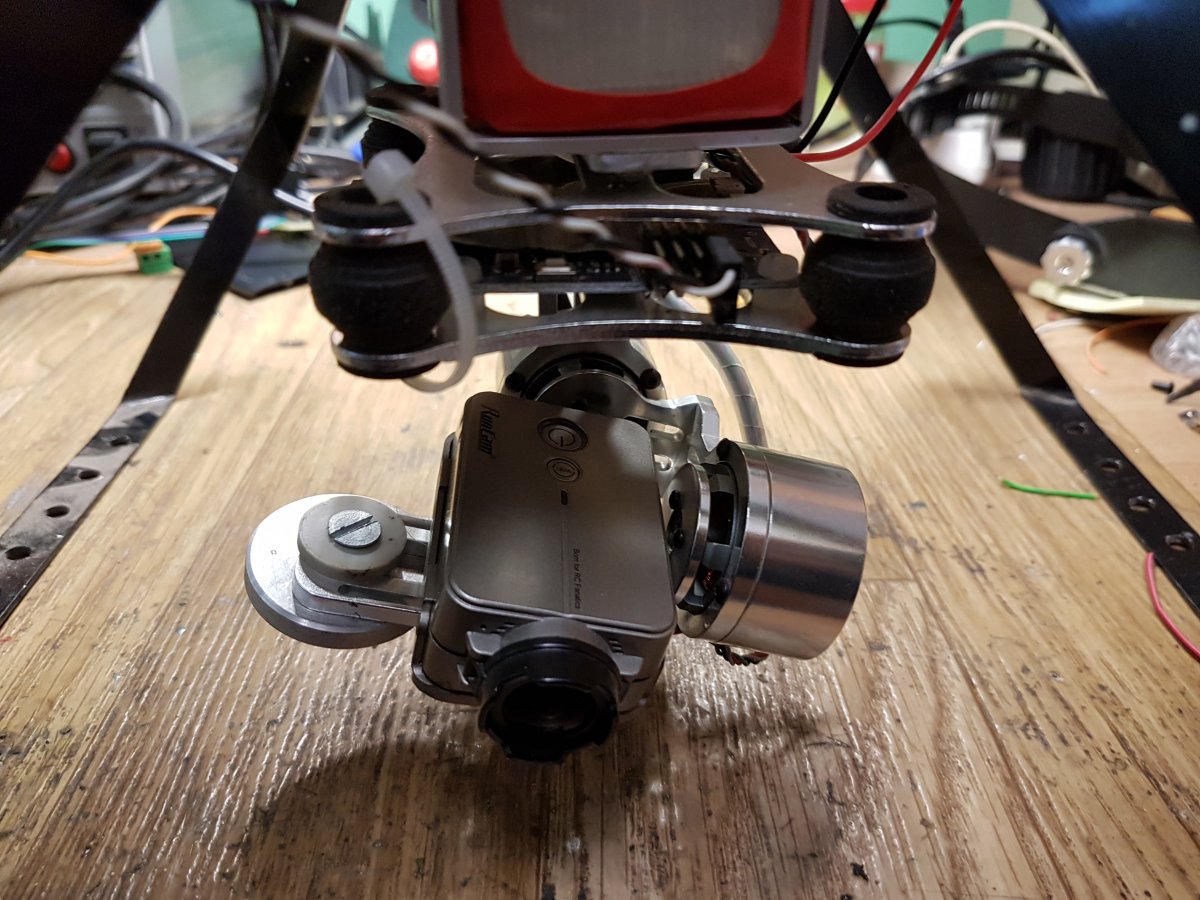

RunCam2 HD na gimbalu 2-osiowym.
Podstawowe parametry.
1. Czas lotu około 30 min /masa 1980 g /
2. Akumulator - 5200 mAh /4s
3. Komputer pokładowy - APM 2.6
4.
5. Silniki iBM4006Q 530KV
6. Telemetria klon 3DR 433MHz
7. GPS Ublox M8N + magnetometr
8. Aparatura Turnigy 9X
9. Kamera RunCam2 HD
10. Gimbal 2 osiowy
